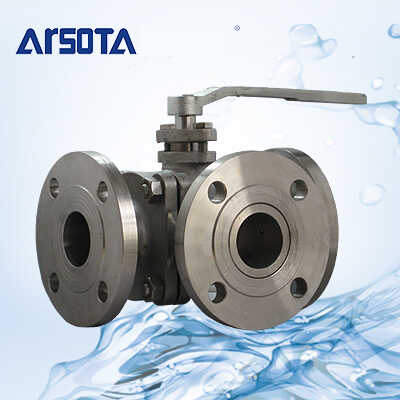

  • L型三通球阀L型三通球阀

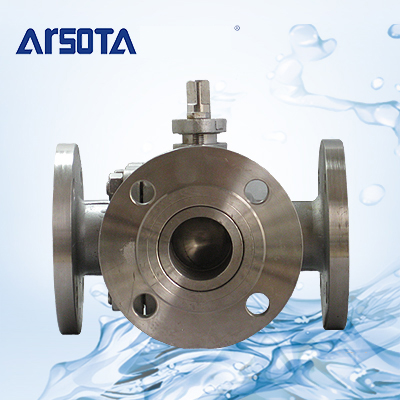

  • T型三通球阀T型三通球阀
  • Y型三通球阀
  • L型三通球阀
  • T型三通球阀

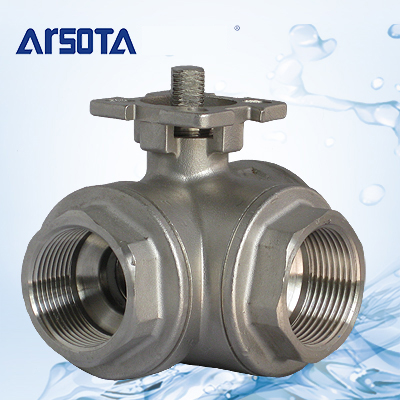

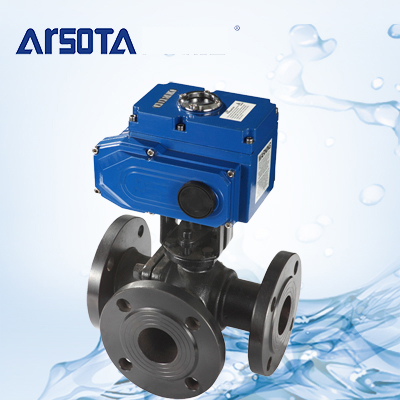

三通球阀

阿斯塔三通球阀有Y型,L型,T型三种。有相互成120°和两通孔成135°,根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。根据工况不同,密封面可采用聚四氟乙烯(≤200℃)、对位聚苯(≤300℃)、或硬质合金(≤600℃)、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料,

  • 产品型号:Y型,T型,L型
  • 工作温度:-29~150℃
  • 公称压力:PN1.6、2.5、4.0、6.4、(Mpa);ANSI 150、300磅级
  • 应用特点:适合水、油、蒸汽等介质
  • 所属栏目:球阀

服务热线:400-001-1870

产品概述

阿斯塔三通球阀有Y型,L型,T型三种。阀采用四面阀座、一体化结构。适用于液体、气体、粉体等介质的汇合、分流及分配。其操作省力,维修方便。适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。有相互成120°和两通孔成135°,根据需要可实现对介质流向切换,能比相互垂直的两个通道三通球阀流阻更小。根据工况不同,密封面可采用聚四氟乙烯(≤200℃)、对位聚苯(≤300℃)、或硬质合金(≤600℃)、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺材料

产品特点
1.阀门按流通形式分为“L型”(3位2通)、“T型”(3位2通)两种类型。其中“L型”可实现对介质流向进行如‘图A’的两种切换功能;“T型”可实现对介质的分流或混流,如‘图B’的四种切换功能。可按工况要求选择其中一种。
2.阀座采用PTFE材料,阀门的启团力小,开关轻便。
3.阀门采用三体结构,拆装方便,便于现场维修、更换、其流道通畅,流体阻力小。
4.具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。

性能参数

1、压力等级:PN1.6、2.5、4.0、6.4、(Mpa);ANSI 150、300磅级
2、公称通径:DN15-200;1/2”-8”
3、适用温度:-29-350℃
4、适用介质:碳钢:适用水 蒸气 油品等介质
5、连结方式:法兰连结按:JB、GB、HG、SH及ANSI B16.5、JIS、DIN等标准;焊接端按:GB12224及ANSI B 16.25;螺纹连结按:GB7306及NPT

零件材料

产品型号Q42F-16-40CQ42F-16-40PQ42F-16-40R
Q42Y-150-300LBCQ42Y-150-300LBPQ42Y-150-300LBR
阀体WCBCF8CF8M
球体WVB+ENPCF8CF8M
阀杆/固定圈2Cr13304316
阀座PTFEPTFEPTFE
填料PTFE+O形圈 PTFE+O形圈
适用介质水、油、蒸汽等酸等腐蚀性介质腐蚀性介质
适用温度-29~150℃-29~150℃-29~350℃

(Y型)尺寸参数

DN1520253240506580100125150200
长度757590100110120130140160190220275
高度9090102115135140155185210275305335


( L型)尺寸参数

型号公称通径DN尺寸(MM)
LDD1Hz-ød
Q44F/H-16C/P Q/H45F-16R/L1514095651034-14
20160105751124-14
25180115851234-14
322001351001444-18
402201451101524-18
502401601251824-18
652601801451934-18
802801951602178-18
1003202151802458-18
1253602452102828-18
1504402802403198-23
Q44F/H-25C/P Q45F/H-25R/L151159565 4-14
2014510575 4-14
2516011585 4-14
32200135100 4-18
40220145110 4-18
50240160125 4-18
65260180145 8-18
80280195160 8-18
100320230190 8-23
125360270220 8-25
150440300250 8-25
