精小型气动O型切断球阀

QJ(D/S)R型精小型气动O型切断球阀一种转角为90°的旋转类控制阀。它由气动活塞式执行机构和O型球阀组成,阀芯采用圆柱形通孔球体。QJ(D/S)R型为软密封球阀、QJ(D/S)RY型为硬密封球阀。该产品以压缩空气为动力源,接受集散控制系统(DCS),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。
  • 型号:QJ(D/S)R
  • 温度:-40~+80、-40~+350
  • 压力:0.4~0.6Mpa
  • 应用:广泛应用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤维介质的工艺控制
  • 服务热线:0577-67319663

产品概述

QJ(D/S)R型精小型气动O型切断球阀一种转角为90°的旋转类控制阀。它由气动活塞式执行机构和O型球阀组成,阀芯采用圆柱形通孔球体。QJ(D/S)R型为软密封球阀、QJ(D/S)RY型为硬密封球阀。该产品以压缩空气为动力源,接受集散控制系统(DCS),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。该产品采用直通型铸造阀体,球面经特殊工艺加工和硬化处理,使其表面光滑耐磨,具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断性能等特点。产品广泛应用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤维介质的工艺控制。
气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时,阀门处于失电或失气时的位置,以确保继续生产。单作用在失电或失气时,阀门处于原始位置(全开或全闭)。具有结构紧凑、体积小、重量轻、装拆维护方便;流路畅通、流阻小;密封性能好、泄漏低;可调比在等优点。

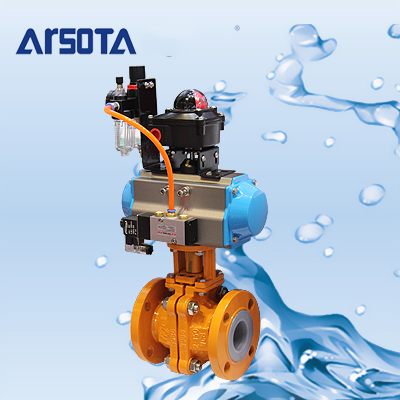

QJ(D/S)RF型精小型气动衬氟O型切断球阀是由气动活塞式执行机构和衬氟O型球阀组成。阀芯采用衬氟圆柱形通孔球体和软密封阀座。
该产品以压缩空气为动力源,借助阀门定位器(或电磁阀)对阀门实现连续调节(或位式控制)。
该产品阀体内壁和金属阀内组件衬由耐腐蚀、抗老化的聚全氟乙丙烯(F46),因而具有耐腐蚀性能良好、抗老化性能高、寿命长、流阻小、流通能力大等优点,特别适用各行业对酸、碱等强腐蚀性介质场合。

技术参数

公称通径mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Kv

21

38

72

112

170

275

380

512

941

1450

2220

3590

5130

7360

8750

11800

公称压力MPa

1.6、2.5、4.0.、6.4

额定行程

90°

固有流量特性

快开特性

阀体材质

ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

阀座材质

软密封:PTFE、PPL;硬密封:不锈钢

阀芯材质

ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

介质温度℃

-40~+80、-40~+350

气源压力Mpa

0.4~0.6

电磁阀

电源

220V AC、24V DC

防爆等级

普通型、防爆型dIIBT4(dIICT4)、本安型

连接形式

GB9113—2000(JB/T79-94)

泄漏量Leakage

软密封:VI级;硬密封:IV级

执行机构接口

1/8”G NAMUR1/4”G

执行机构扭转及动作时间


执行机构型号AGT

63*90

75*90

83*90

92*90

110*90

118*90

127*90

160*90

210*90

254*90

255*90

扭矩N.m

400KPa

23.2

40.0.

56.0

77.6





















标签: 精小型球阀 切断球阀 O型球阀 气动球阀
